三星七頻高精度測向測量天線 SHJJD150
該天線可以接收 GPS、GLONASS 和北斗頻段的信號。適用于高精度測繪領域，廣泛應用于大地測量、道路施工、海洋測量、碼頭集裝箱作業等場合。
18917114680
（1）天線信號好：天線單元增益高，方向圖波束寬，確保對低仰角信號亦有良好的接收效果，在一些遮擋較嚴重的場合仍能正常工作。
（2）定位精度高：天線部分采用多饋點設計方案，保證相位中心與幾何中心的重合，將天線對測量誤差影響降低到最小。
（3）抗干擾能力強：天線電路采用了抗干擾技術，在具有一定干擾的復雜環境中仍能正常工作。
（4）可靠性高：天線外殼具有抗高低溫沖擊、防水、防紫外線等特性，為天線能長期在野外工作提供保障。
一、無源天線指標
工作頻率 | GPS L1/L2 | GLONASS G1/G2 | Galileo E1/E2b | BD B1/B2/B3 |
頂點增益 | L1≥5.5dBi L2≥5.0dBi L5≥3.5dBi L-band≥3.5dBi | G1≥5.5dBi G2≥5.0dBi | E1≥5.0dBi E5b≥4.5dBi
| B1≥5.5dBi B2≥4.5dBi B3≥4.5dBi |
極化方式 | RHCP | |||
水平面覆蓋角度 | 360° | |||
輸出阻抗 | 50Ω | |||
輸出駐波 | ≤1.5 | |||
頂點軸比 | ≤3dB | |||
相位中心誤差 | ＜±2mm | |||
二、低噪聲放大器指標
有源增益 | 40±2dB |
噪聲系數 | ≤1.8dB |
輸出駐波 | ≤2.0 |
差分傳輸延遲 | ≤5ns |
工作電壓 | 3.3~5.5V |
工作電流 | ≤48mA |
三、機械特性

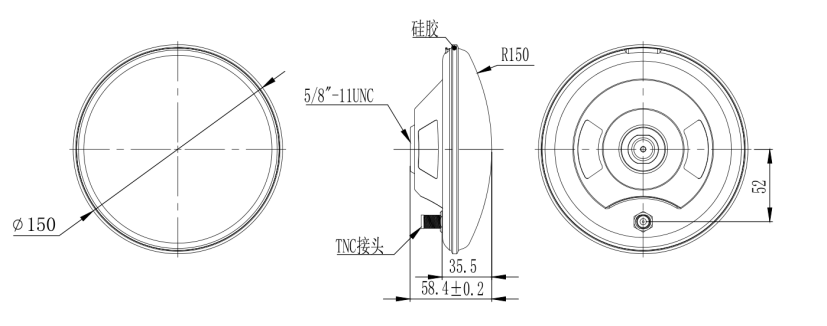

天線尺寸 | D150mm H58.4mm |
接頭方式 | TNC-K |
重量 | ≤450g |
四、工作環境
工作溫度 | -45℃~+70℃ |
存儲溫度 | -55℃~+85℃ |
濕度 | 95%不冷凝 |
防水等級 | IP67 |
相關資料下載：
JJANT-22-02-03 三星七頻高精度測向測量天線規格書-SHJJD150.pdf
