五陣列抗干擾天線
此款陣列天線集B1 L1頻段，可廣泛應用于彈、箭、星、船等軍事領域。該天線采用多饋點設計，保證天線相位中心和幾何中心的重合，提高抗干擾能力。標桿用戶為航天科工某研究所、兵器某研究所。
18917114680
一、天線指標
頻率：B1，L1
極化方式：右旋圓極化
增益（中心頻點）：≥ -7dBic（仰角≥10°）
≥ -5dBic（仰角≥30°）
≥ -2.5dBic（仰角≥50°）
≥ 1.3dBic（MAX）
不圓度：≤±4dB（0°≤仰角＜30°）
≤±3dB（30°≤仰角＜70°）
≤±2dB（70°≤仰角≤90°）
前后比：≥ 12dB
軸 比：≤3dB（Min）
電壓駐波比：≤1.6（50Ω）
BD陣子互耦系數：≤-15dB
檢測要求： 檢測任意一端口指標時，其余端口加50Ω負載

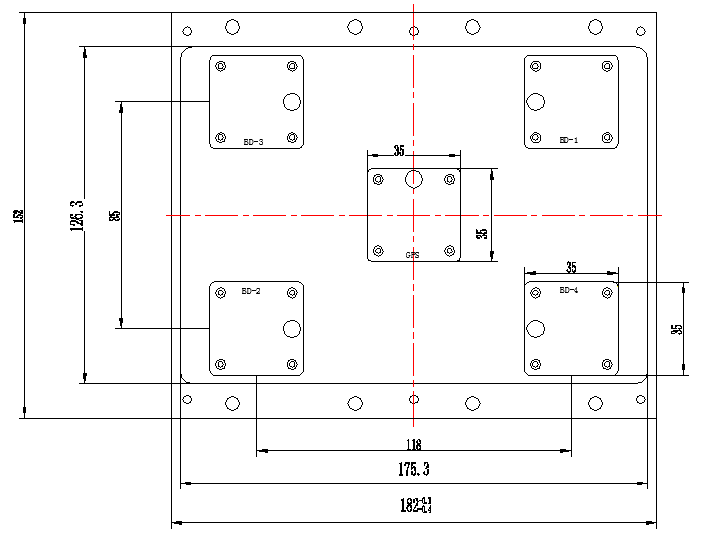

二、天線尺寸：
B3/L1：35mm±0.2mm×35mm±0.2mm×H（不含連接器：H≤6mm）
重量：一套天線（5個陣子）≤110g（不含螺釘）
連接器類型： SMP-K4）接頭尺寸：5×5×4.9+0.1（接頭端距離天線PCB距離)
天線陣間距：118mm×85mm。
相關資料下載：
JJANT-22-01-07 五陣列抗干擾天線規格書.pdf
